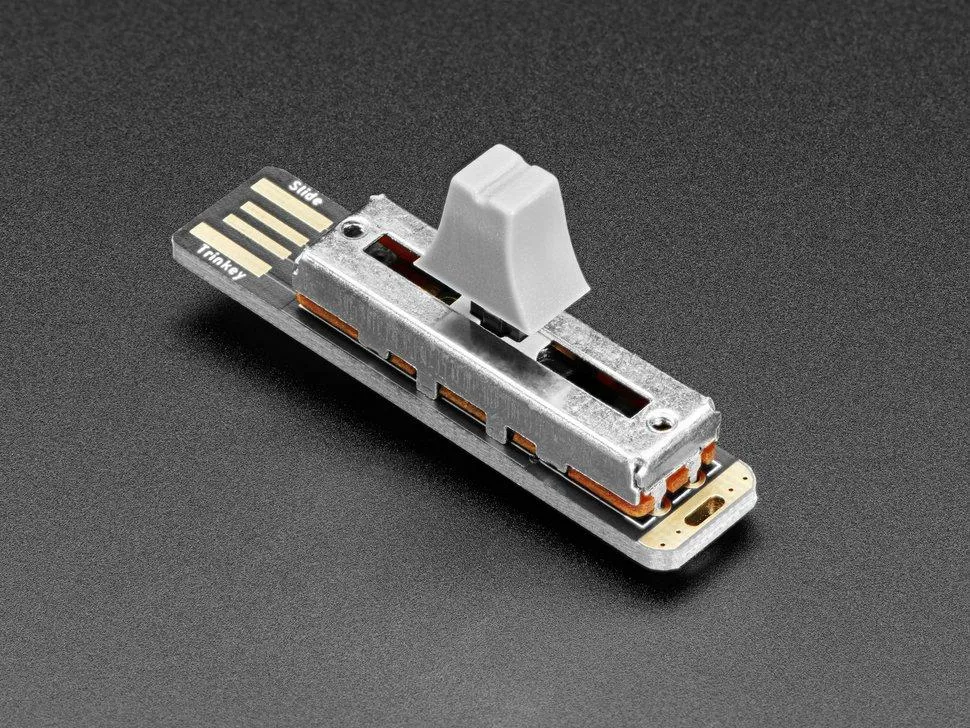

Adafruit Slider Trinkey – USB NeoPixel Slide Potentiometer

Der Adafruit Slider Trinkey ist eine kompakte Mikrocontroller-Platine mit USB-A-Anschluss, einem integrierten 35 mm langen 10KΩ-Schiebepotentiometer, zwei RGB-NeoPixel-LEDs, einem kapazitiven Touchpad und einem Reset-Schalter. Die Steuerung erfolgt über den integrierten ATSAMD21E18 Mikrocontroller, der auf dem 32-Bit-Cortex-M0+ basiert und mit 48 MHz arbeitet. Die Platine ist speziell für einfache USB-Anwendungen konzipiert, bei denen analoge Eingaben und LED-Ausgaben erforderlich sind. Die Stromversorgung und Datenkommunikation erfolgen direkt über den USB-Anschluss. Die Platine unterstützt CircuitPython sowie die Arduino-Entwicklungsumgebung und erlaubt darüber hinaus HID-, MIDI- und serielle Kommunikation. Das Produkt eignet sich insbesondere für kleine, interaktive Projekte mit Eingabe- und Anzeigeelementen.

Der Slider Trinkey wird direkt in einen USB-A-Port gesteckt und nutzt diesen als Stromquelle und Kommunikationsschnittstelle. Er enthält einen Cortex M0+ Mikrocontroller mit 256 KB Flash und 32 KB RAM. Über die CircuitPython- oder Arduino-Umgebung kann er für unterschiedliche Anwendungen programmiert werden, wie zum Beispiel Lautstärkeregelung, Bildschirmhelligkeitseinstellung oder als Farbwähler. Die integrierten NeoPixel-LEDs ermöglichen eine visuelle Rückmeldung, während das kapazitive Touchpad eine weitere Eingabemöglichkeit bietet.

Das Board enthält einen analogen Eingang, der über das Mittelpin des Schiebereglers verbunden ist. Die NeoPixel-LEDs werden über einen zweiten Ausgang des Mikrocontrollers gesteuert, während ein dritter Pin für kapazitive Berührungseingaben vorgesehen ist. Ein Reset-Knopf ermöglicht das Zurücksetzen oder

Wechseln in den Bootloader-Modus. Die Kompatibilität mit USB-HID-Standards ermöglicht die Verwendung als Maus, Tastatur oder MIDI-Gerät.

Das Produkt eignet sich für einfache Anwendungen mit analogem oder digitalem Input und visueller Ausgabe. Beispiele sind Helligkeitsregelung, Lautstärkesteuerung, MIDI-Controller oder visuelle Reglerfunktionen. Die Platine ist durch ihr kompaktes Design direkt über den USB-A-Port nutzbar. Sie eignet sich sowohl für Einsteiger als auch für fortgeschrittene Anwender, die eine kompakte und direkt einsetzbare Lösung suchen.

Merkmale im Überblick

• USB-A-kompatible Mikrocontrollerplatine
• 35 mm Schiebepotentiometer mit 10KΩ Widerstand
• ATSAMD21E18 32-Bit-Mikrocontroller mit 256 KB Flash und 32 KB RAM
• Zwei rückseitig montierte RGB-NeoPixel-LEDs
• Kapazitiver Touch-Eingang über FreeTouch-Bibliothek
• Reset-Schalter für Neustart oder Bootloader-Zugang
• Direkte Verbindung über USB-A-Port für Strom und Kommunikation
• Unterstützt CircuitPython und Arduino IDE
• USB-Seriell, MIDI und HID-Funktionalität möglich

Kompatibilität

• USB-A-Anschlüsse an Windows-, macOS- und Linux-Systemen
• Arduino IDE
• CircuitPython

Technische Daten

• Mikrocontroller: ATSAMD21E18, 48 MHz Cortex M0+
• Speicher: 256 KB Flash, 32 KB RAM
• Potentiometer: 10KΩ, Schieberegler, 35 mm Länge
• LEDs: Zwei RGB-NeoPixel, rückseitige Montage
• Touchpad: Kapazitiver Eingang über FreeTouch
• Reset-Taste: Ja
• USB-Typ: USB-A
• Spannungsversorgung: Über USB
• Unterstützte Protokolle: USB-Seriell, USB-MIDI, USB-HID
• Abmessungen: 52.0 mm x 24.5 mm x 12.0 mm
• Gewicht: 6.4 g

Sonstige Daten

• Aktualisierte Version ab Juli 2023 mit überarbeiteten Tasterkontakten
• Hinweis: Die Platine kann durch falsche Handhabung (übermäßiger Druck beim Schieben) aus dem USB-Port gezogen werden

Lieferumfang

• 1x Adafruit Slider Trinkey mit vormontiertem 35 mm Schiebepotentiometer

Links

• Adafruit Slider Trinkey Anleitung

Gewicht Brutto (in kg):	0.019
Zolltarifnummer:	84733020
Artikelnummer:	ADA5021
Herkunftsland:	USA
Hersteller:	Adafruit
Hersteller Produktnummer:	5021
