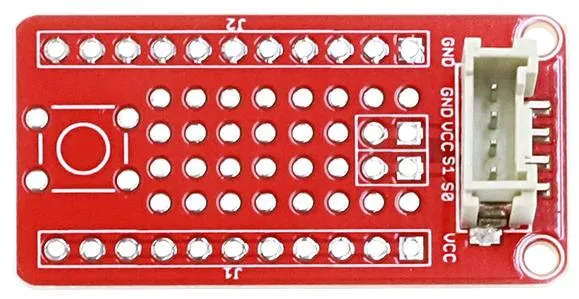

Elecrow Crowtail- Protoboard 2.0

Dieses Crowtail-Modul ermöglicht es, eigene Schaltungen oder Komponenten in Crowtail-Systemprototypen zu integrieren. Es bietet Zugriff auf alle vier Leitungen des Crowtail-Anschlusskabels – S0, S1, VCC und GND. Zudem ist ein reservierter Bereich für einen normalerweise offenen Taster vorgesehen. Der Standardabstand von 2,54 mm erleichtert die Installation von DIP-ICs und anderen Komponenten auf der Platine.

Dank des integrierten JST-PH 2.0 4-Pin-Anschlusses lässt sich der Sensor einfach und sicher mit Mikrocontrollern oder anderen kompatiblen Systemen verbinden. Der JST-Stecker sorgt für eine stabile Verbindung und erleichtert die Integration in bestehende Crowtail- oder DIY-Projekte.

Merkmale im Überblick

• Standardisiertes Crowtail-Interface
• Lochrasterplatinen-Stil
• Standardisierte Abstände
• Beschriftungen im Siebdruckverfahren
• Reservierter Platz für einen normalerweise offenen Taster
• Abmessungen: 40.0 mm x 20.0 mm x 9.8 mm
• JST-PH 2.0 4-Pin-Anschluss

Kompatibilität

• Crowtail-System
• Prototyping-Boards mit 2,54 mm Rastermaß

Technische Daten

• Anschlussarten: S0, S1, VCC, GND
• Abmessungen: 40.0 mm (L) x 20.0 mm (B) x 9.8 mm (H)
• Anschluss: JST-PH 2.0 4-Pin

Sonstige Daten

• Einsatz in Crowtail-Prototyping und Schaltungsentwicklung

Lieferumfang

• 1 x Crowtail- Protoboard 2.0
• 1 x Crowtail-Kabel

Links

• Wiki-Seite
