Description

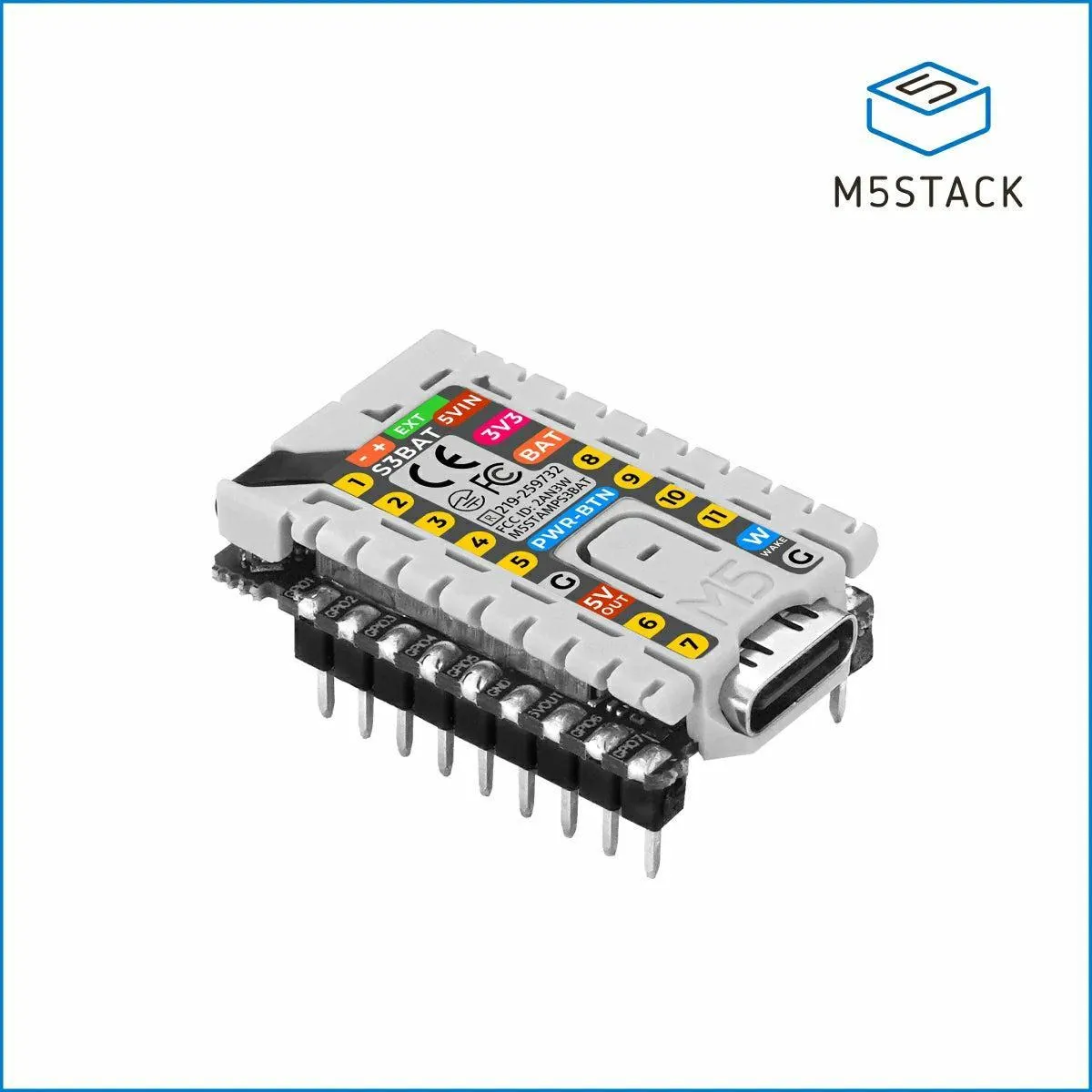

Das M5Stack M5StampS3 BAT-Modul mit Batterieanschluss ist ein eingebettetes Kernmodul mit integrierter Energieverwaltung. Es basiert auf dem ESP32-S3-PICO-1-N8R8 Hauptcontroller, unterstützt 2,4 GHz Wi-Fi und verfügt über 8 MB Flash sowie 8 MB PSRAM.

Das Modul stellt 11 GPIO-Leads und 1 Wake-up IO bereit. Zusätzlich ist ein 24-poliger BTB-Steckverbinder vorhanden, der eine DVP-Schnittstelle unterstützt. Über den integrierten Batterieanschluss kann eine externe 3,7V-Lithiumbatterie angeschlossen werden.

Das M5PM1 Multi-Stage Power Control Design unterstützt die Steuerung von Energieein- und -ausgang, das Laden von Lithiumbatterien sowie die Überwachung von Eingangs- und Batteriespannung. Der externe Low-Power-Wake-up ermöglicht das Aktivieren des Systems über Wake-up IO, wenn der Hauptcontroller im Schlafmodus ist.

Die DIP-Version wird mit vorverlöteten 2,54 mm Standard-Pin-Headern geliefert. Dadurch kann das Modul über PCB-Steckung, Breadboard oder Dupont-Kabel in Anwendungen eingebunden werden. Es eignet sich für die Entwicklung von IoT-Projekten und batteriebetriebenen Steuerungs- oder Sensorknoten.

Merkmale im Überblick

• ESP32-S3-PICO-1-N8R8 Hauptcontroller
• 8 MB Flash und 8 MB PSRAM
• 2,4 GHz Wi-Fi
• 24-poliger BTB-Steckverbinder mit Unterstützung für DVP-Schnittstelle
• M5PM1 Low-Power Power Management
• 11 x GPIO-Leads und 1 x Wake-up IO
• 1 x RGB-LED
• Stromversorgung über 3,7V Batterie, USB Type-C oder DC 5V
• 2,54 mm Standard-Pin-Header

Kompatibilität

• ESP32-S3-basierte Entwicklungs- und Embedded-Anwendungen
• IoT-Projektentwicklung
• PCB-Montage
• Breadboard-Aufbauten
• Verbindungen über Jumper-Kabel
• Externe 3,7-V-Lithium-Batterien mit SH1.0-Anschluss
• USB-Type-C-Stromversorgung
• DC-5V-Stromversorgung
• Erweiterungen über 24P-BTB-Anschluss

Technische Daten

• Artikelnummer: M5-S015-DIP
• Type: mit 2,54 mm Header-Pins
• SoC: ESP32-S3-PICO-1-N8R8 mit Dual-Core Xtensa LX7 Prozessor, bis zu 240 MHz
• Flash: 8 MB
• PSRAM: 8 MB
• Wi-Fi: 2,4 GHz Wi-Fi
• Eingangsspannung: 3,7V Batterie, USB Type-C oder DC 5V
• RGB LED: 1 x WS2812
• Batterieanschluss: SH1.0
• Pad GPIO Leads: 11 x GPIO G1 bis G11 und 1 x Wake-up IO PY_G4_WAKE
• BTB Interface GPIO Leads: 19 x GPIO G40, G38, G12, G13, G14, G15, G16, G18, G21, G46, G45, G41, G43, G42, G39, G17, G44, G47, G48
• BTB Socket: BTB0.408-24PLBDR-M41, 12*2P-FPC Direkteinsteckung, Schwarz, 0,4 mm Pitch
• Antennenanschluss: IPEX-4
• Batterieanschluss: SH1.0-2P
• Antennentyp: FPC Antenne
• Betriebstemperatur: 0 bis 40 °C
• Stromverbrauch Schlafmodus: 4,2V bei 13,43 µA
• Stromverbrauch Standby: 4,2V bei 955,36 µA
• Stromverbrauch leichte Last: 4,2V bei 26,83 mA
• Stromverbrauch Volllast: 4,2V bei 27,49 mA
• Produktgröße: 29,8 x 18,0 x 12,0 mm
• Produktgewicht: 4,5 g
• Verpackungsgröße: 44,0 x 32,5 x 17,0 mm
• Bruttogewicht: 9,4 g

Sonstige Daten

• Eine programmierbare RGB-LED ist integriert.
• DVP bezeichnet eine digitale Videoschnittstelle für Kameradaten.
• Low-Power-Wake-up bezeichnet das Aufwecken eines Systems aus einem stromsparenden Zustand.

Lieferumfang

• 1 x Stamp-S3Bat DIP / Stamp-S3Bat
• 1 x SH1.0 Batterieanschlusskabel

Gewicht Brutto (in kg):	0.012
Zolltarifnummer:	84733080
Artikelnummer:	M5-S015-DIP
Herkunftsland:	China
Hersteller:	M5Stack
Hersteller Produktnummer:	S015-DIP
